Гидравлический мотор или гидромотор — часть гидравлической системы подъёмника. Он преобразует давление жидкости в механическое вращение. Усилие передаётся на вал, к которому приведены передающие механизмы, например шестерёночная или червячная передача.

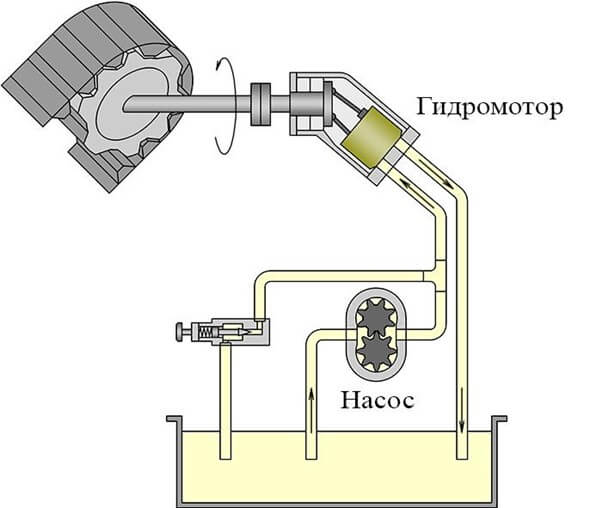

Гидромотор и насос в гидросистеме АГП
Другое название гидромотора — поршневой насос. Он не создаёт давление жидкости, а наоборот, использует его для движения своих поршней или плунжеров.
Типы гидромоторов
Общая схема гидромотора
Аксиальные гидромоторы могут быть выполнены в виде прямого или наклонного блоков.

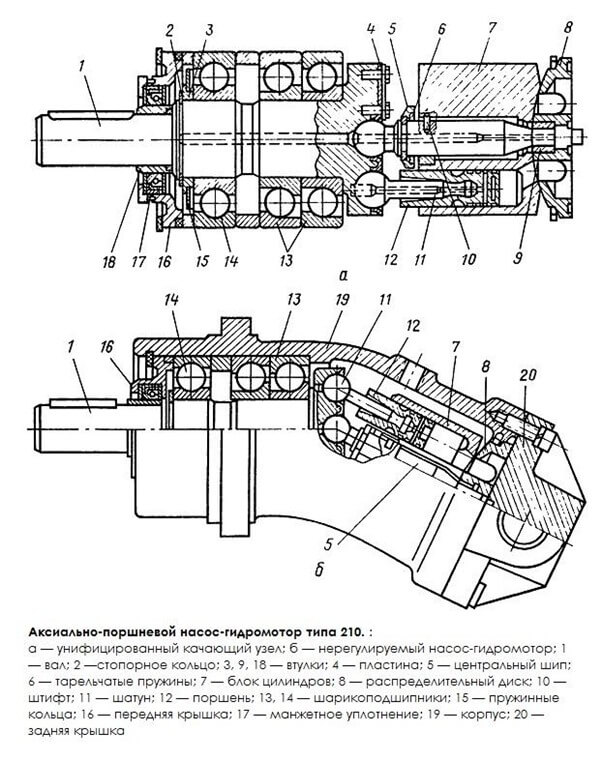

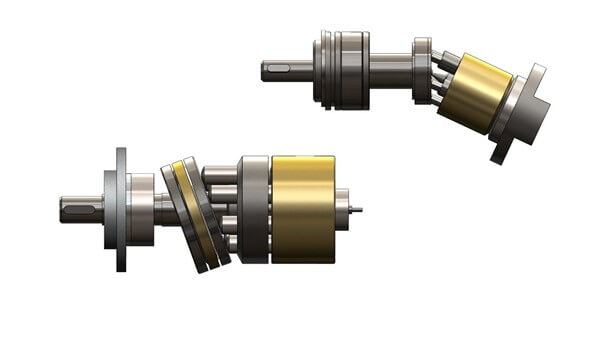

Аксиальный гидромотор
Наклонные блоки бывают с постоянным углом и, как следствие, объёмом гидромотора или с переменным (регулируемым).
В регулируемых блоках производительность регулируется изменением угла поршневой части к валу. Чем меньше этот угол — тем меньше усилия передаётся на вал. В соосном положении движения нет.

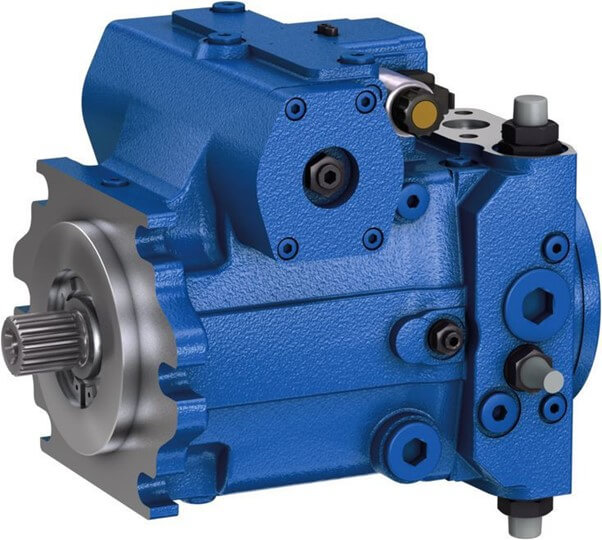

Аксиально-поршневой ГМ с регулируемым блоком
Нерегулируемый наклонный блок исполнен в сплошном корпусе и имеет постоянные показатели производительности.

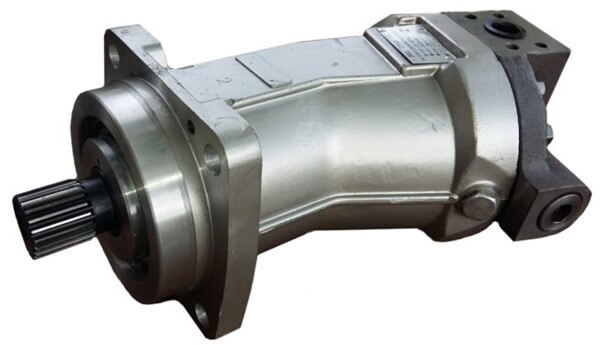

Аксиально-поршневой ГМ с нерегулируемым блоком
В прямых блоках вращение передаётся через шайбу, установленную наклонно. Она выполняет роль пластины с опорными юбками в наклонном блоке. Угол наклона шайбы, а вместе с ним и производительность гидромотора, также может быть регулируемым.

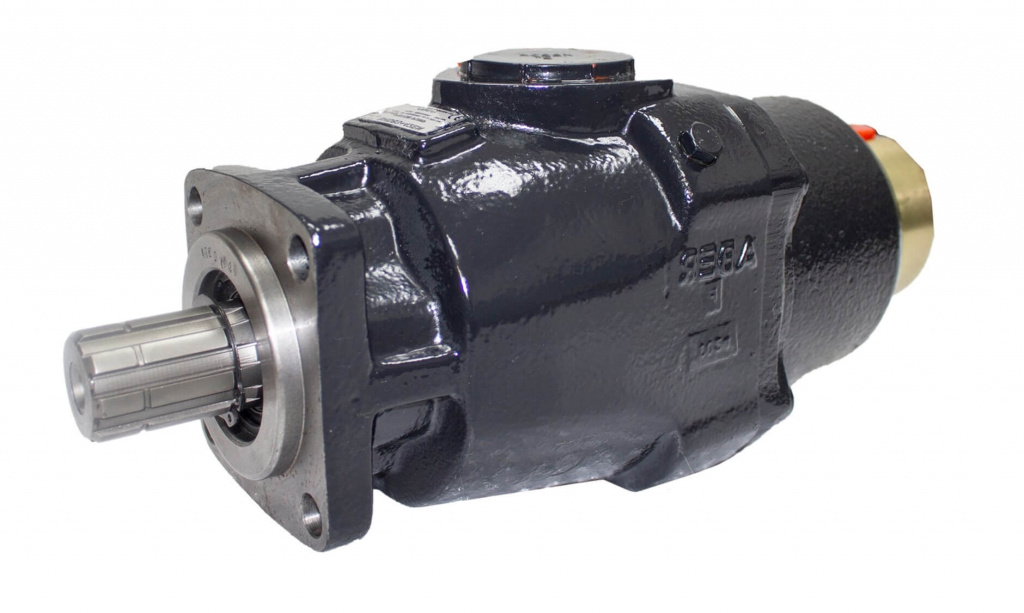

Аксиально-поршневой ГМ с прямым блоком

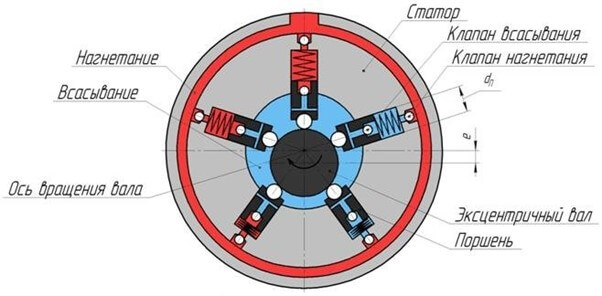

Радиально-поршневой гидромотор
Гидромотор с цилиндрами, приведёнными к валу под углом более 40 градусов, называют радиально-поршневыми.

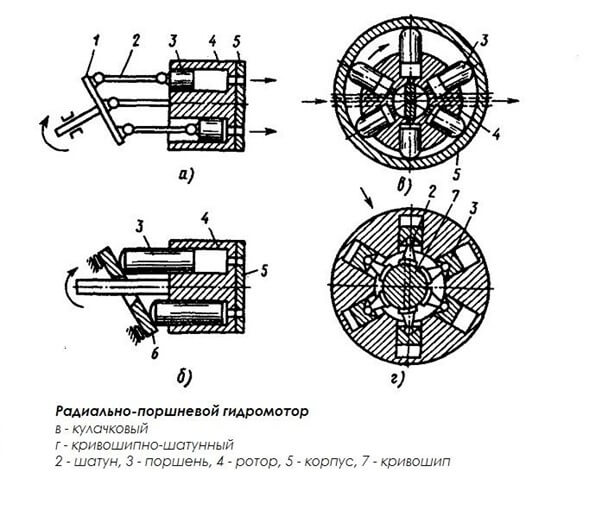

Схема радиально-поршневого гидромотора
Кулачковый и кривошипно-шатунный гидромоторы
Гидромотор и гидронасос — обратимые гидромашины.
Если вал ГМ вращать энергией извне — он будет нагнетать жидкость поршнями/ плунжерами и выполнять функцию насоса.
Если в гидронасос подъёмника подать жидкость под давлением со стороны гидролинии, он будет вращать вал отбора мощности, выполняя функцию гидромотора.
Как работает гидромотор?
При подаче жидкости под давлением в систему поршни или плунжеры передают вращательное движение пластине и закреплённому на ней валу. Разница положений поршня, находящегося в нижней и верхней позициях, называется ходом нагнетания.
● Поршни или плунжеры приведены к юбкам на пластине, на которой через шпонку зафиксирован вал отбора мощности.
● Жидкость под давлением в систему подаёт гидравлический насос, который работает от ДВС шасси через трансмиссию.
● Жидкость давит на поршни гидромотора, они двигаются и приводят в движение пластину и вал.
В распределительном диске есть нагнетательные отверстия, как правило, серповидной формы. Движение диска и поршней согласовано с ними.
Утечки из рабочего узла отводятся по дренажной гидролинии.
Преимущества аксиально-поршневых ГМ
Шестеренчатые и шиберные гидронасосы теоретически могут быть использованы как гидромоторы по причине обратимости данных механизмов. Однако на практике они имеют существенные недостатки перед аксиально-поршневыми.
● Шестерёночный типа МНШ развивает в момент пуска всего 20-30% номинального крутящего момента, чем существенно снижает общий КПД системы.
● Шиберный показывает чувствительность к вязкости масла и обеспечивает стабильную работу только на средних и высоких оборотах.
● Радиально-поршневые развивают относительно большой крутящий момент, но при этом сложнее в конструкции и дороже в изготовлении. К тому же они чрезвычайно чувствительны к чистоте масла.
Обычно производители аксиально-поршневых гидромоторов гарантируют 1500 машино-часов исправной работы. В течение этого времени узел запрещено разбирать. Можно только проверять плотность манжеты под крышкой выходного вала.
Применение ГМ в подъемниках
Гидромоторы — часть основного оборудования многих машин. Их используют на дорожно-строительной, подъёмной технике, самосвалах, гидравлических ножницах, асфальтоукладчиках, на автокранах и АГП.
В большинстве случаев они служат для подъёма лебёдочных устройств и вращения поворотной части подъёмника.
Аналогичным образом ГМ применяют в автокранах.
