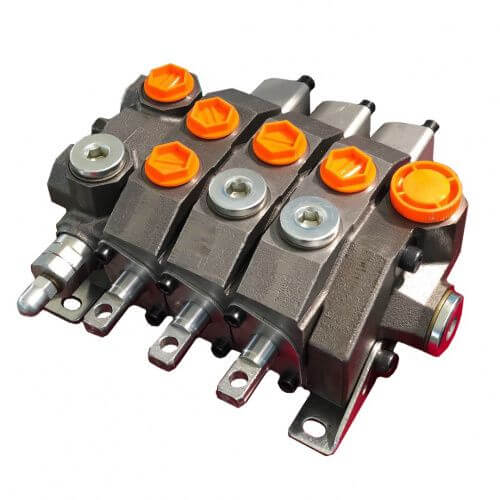

Гидрораспределитель как основа работы подъемных механизмов автовышки
Гидрораспределители (ГР) — управляющие устройства в гидравлической системе АГП. Они нужен для соблюдения последовательности действий механизмов в системе — чтобы рабочая жидкость передавалась в нужную точку к нужному механизму. Проходя через них, рабочая жидкость получает необходимое давление. Также гидрораспределители отвечают за реверс потока в системе.
Состав гидрораспределителя
В стандартной комплектации АГП на базе шасси ГР состоит из следующих частей.
1. Управляющие устройства
● Распределители — направляют рабочую жидкость к механизмам и отвечают за реверс
● Дроссели — регулируют давление и расход жидкости, задействуя механизмы изменения сопротивления внутри ГР
2. Регулирующие устройства
● Стабилизаторы — поддерживают постоянное давление в системе в рамках допустимых значений
● Ограничители расхода — клапан, отвечающий за постоянные показатели расхода
● Делители и сумматоры — разделяют или соединяют потоки, когда нужно синхронизировать работу двух параллельных механизмов
● Управляемые обратные клапаны — управляют потоком жидкости через автоматическое изменение окна
3. Предохраняющие устройства
● Предохраняющие клапаны — сбрасывают жидкость в бак при избыточном давлении
● Редукционные или подпорные клапаны — стравливают часть жидкости в гидробак и поддерживают постоянное давление в контуре
Компоновка сборного узла ГР может варьироваться в зависимости от конфигурации подъёмника.
Классификация гидрораспределителей
По запорно-регулирующему элементу:
● Золотниковые — цилиндрический плунжер (золотник) двигается в корпусе (втулке) вдоль оси цилиндра. Жидкость направляется к механизмам через питающие окна (фидеры) втулки по проточкам золотника.
● Крановые — рабочую жидкость распределяет поворотная пробка наподобие шарового крана
● Клапанные — жидкость проходит через рабочие окна и управляется с помощью клапанов
По количеству подающих и реверсивных гидроконтуров с рабочей жидкостью:
● Двухлинейные — выполняют функцию управляемых клапанов, вентилей.
● Трёхлинейные — для присоединения двигателя одностороннего действия, например плунжерного гидроцилиндра, к насосу или к гидробаку
● Четырёхлинейные — управляют гидродвигателем (гидроцилиндром или гидромотором) с двусторонним движением жидкости. Одновременно подводят жидкость в полости двигателя и отводят её в бак.
По способу фиксации золотника:
● С пружинным центрированием — для 3-позиционных золотников
● С пружинным возвратом — для 2-позиционных
● С фиксацией — для 2- и 3-позиционных
По виду управления:
● Электромагнитные
● Гидравлические
● Пневматические
● Ручные
На автомобильных гидроподъёмниках чаще всего применяют 4-линейные золотниковые гидрораспределители с возвратом плунжера пружиной и ручным управлением.
Возврат плунжера пружиной обеспечивает безопасность работы. Рычаг автоматически становится в нейтральное положение, даже если его просто отпустить.
Принцип работы гидрораспределителя
Когда золотники находятся в нейтральном положении, жидкость циркулирует внутри ГР из нагнетательной полости в сливную и уходит в гидробак. Рабочая жидкость не идёт в контур и механизмы не двигаются.
Когда рычаг управления толкает плунжер в рабочее положение, жидкость под давлением идёт через проточки золотника к гидромоторам, насосам и гидроцилиндрам. Механизмы двигаются.
Принцип работы четырехлинейного распределителя Р-102, установленного на подъемниках АГП.
➔ Рукоятка 1 двигает золотник посредством вилки 2. Она связана с корпусом 6 через серьгу 3 и кронштейн 4 . Плунжер-золотник находится в корпусе.
➔ Состав плунжера: направляющая 7 и рабочая 9 половина и хвостовик 10. Они закреплены замком.
➔ Направляющая 7 смонтирована во втулке 8 передней крышки 5, а хвостовик 10 — во втулке 12 задней крышки 11. Соединение крышек с корпусом — винтовое
➔ На хвостовике 10 находится втулка 15, которая ограничивает движение шайбы 14. Между шайбами 14 установлена пружина 13. Она центрирует плунжер.
➔ А—сливная полость, В — напорная полость, С и D — рабочие полости. Они сообщаются с двигателем.
