Люлька автовышки

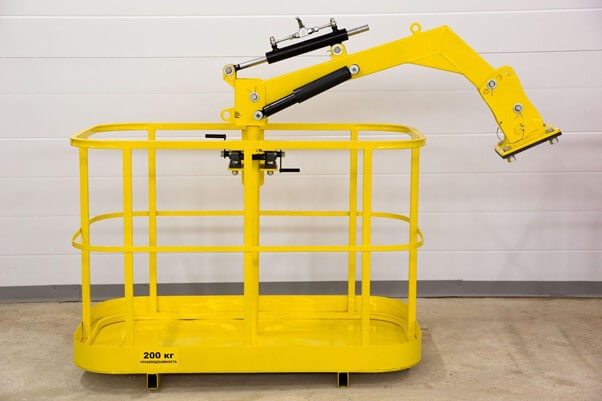

Такую корзину или рабочую площадку можно купить отдельно. Люльку устанавливают на кран-манипуляторную установку (КМУ) чтобы расширить его функциональность.
Фото: Барика
Корзину крепят через диэлектрический переходник чтобы избежать ударов током. Люльку КМУ устанавливают только на время высотных работ. Чтобы машина обратно стала краном, её придётся снять.
В отличие от многофункциональных КМУ, у АГП только одна функция. Поэтому на автовышках рабочие площадки установлены стационарно, но с возможностью замены. В зависимости от конструкции стрелы они могут располагаться спереди кабины, сзади или в середине шасси. Встречаются увеличенные, складные и самодельные варианты.
Классификация люлек
Задача автовышки — поднять и безопасно удержать на высоте людей с грузом во время выполнения монтажных работ. Люльки не имеют широкой разновидности вариантов исполнения по конструкции и материалам. Намного больше значения имеют их маневровые возможности.
По манёвренности
Неповоротные
Люлька закреплена к стреле без возможности горизонтального перемещения. При этом почти всегда есть привод для вертикальной стабилизации — чтобы выровнять уровень пола.
Автовышки с неповоротной люлькой
|
Модель |
Г/п люльки, кг |
Высота, м |
Вылет, м |
Секции стрелы |
|
250 |
18 |
8 |
3 |
|
|
250 |
18 |
8 |
3 |
|
|
200 |
18 |
10 |
3 |
|
|
300 |
18 |
12 |
3 |
|
|
210 |
18 |
12 |
3 |
|
|
200 |
22 |
12 |
3 |
|
|
200 |
22 |
12 |
3 |
|
|
220 |
20 |
13 |
5 |
|
|
220 |
20 |
13 |
5 |
|
|
200 |
22 |
13 |
5 |
|
|
250 |
18 |
15 |
3 |
|
|
250 |
18 |
15 |
3 |
|
|
250 |
18 |
15 |
3 |
|
|
250 |
18 |
15 |
3 |
|
|
200 |
22 |
16 |
5 |
С ограниченным углом поворота
Люлька крепится в торец балки стрелы напрямую или через консоль. Узел крепления люльки к оголовку стрелы выполнен в виде шарнира, который двигается в горизонтальной плоскости. Принцип действия привода поворота может быть рычажным, шестерёночным, или червячным. Наиболее популярные модели выпускают с углом поворота 90° и 180°.
Автовышки с углом поворота люльки 90°
|
Модель |
Г/п люльки, кг |
Высота, м |
Вылет, м |
Секции стрелы |
|
200 |
14 |
8 |
2 |
|
|
200 |
14 |
8 |
2 |
|
|
250 |
18 |
9 |
3 |
|
|
250 |
18 |
12 |
3 |
|
|
250 |
24 |
12 |
7 |
|
|
250 |
24 |
12 |
7 |
|
|
300 |
28 |
13 |
7 |
|
|
260 |
19 |
15 |
4 |
|
|
300 |
28 |
16 |
5 |
Угол в 90° позволяет обслуживать только пространство перед люлькой. Для доступа к боковым плоскостям и пространству за стрелой требуется переместить стрелу или даже переставить АГП в другое место. Увеличенный до 180° угол поворота делает манёвры более быстрыми и менее энергозатратными.
Автовышки с углом поворота люльки 180°
|
Модель |
Г/п люльки, кг |
Высота, м |
Вылет, м |
Секции стрелы |
|
300 |
22 |
15 |
3 |
|
|
Horyong Sky 450SF КАМАЗ 43118-46 |
300 |
45 |
24 |
4 |
|
350 |
35 |
29 |
6 |
|
|
450 |
84 |
30 |
6 |
|
|
600 |
70 |
35 |
6 |
Полноповоротные
Максимальную манёвренность на высоте дают люльки с поворотом на 360°. Их конструкция принципиально отличается от частично поворотных — корзина крепится сверху крайней балки стрелы или через консоль. Поворотное устройство находится снизу площадки.
Автовышки с углом поворота люльки 360°
|
Модель |
Г/п люльки, кг |
Высота, м |
Вылет, м |
Секции стрелы |
|
400 |
45 |
25 |
7 |
|
|
400 |
43 |
26 |
7 |
|
|
300 |
75 |
28 |
10 |
|
|
300 |
50 |
30 |
7 |
|
|
Horyong SKY-580 Hyundai Gold |
400 |
58 |
35 |
7 |
|
300 |
75 |
36 |
10 |
По материалу
Стальные
Основная часть российских и белорусских люлек выполнены из стали. Они самые тяжёлые, но обходятся намного дешевле в производстве, чем любой другой вариант. Контур стальной ограды может быть сплошной — со входом под поручень и разомкнутый — с полноценной калиткой.

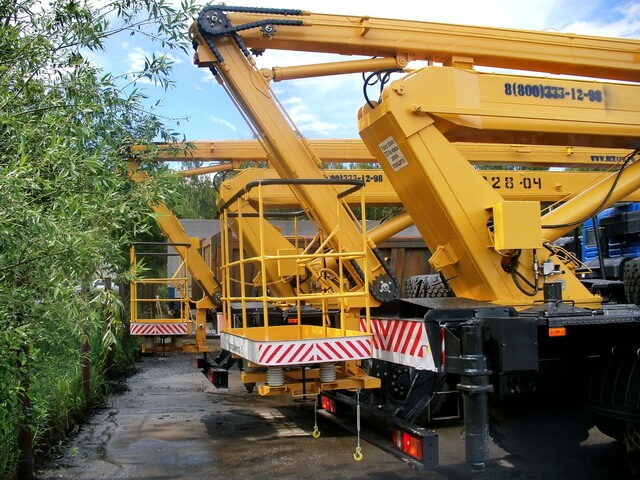

Фото: Стальная люлька ПМС-328-04 на базе КАМАЗ-43502
Алюминиевые
Люльки из алюминия легче стальных, а значит при аналогичных размерах площадки их грузоподъёмность выше. Такие варианты устанавливают на АГП иностранного производства: Socage, Bronto, Novas и других.

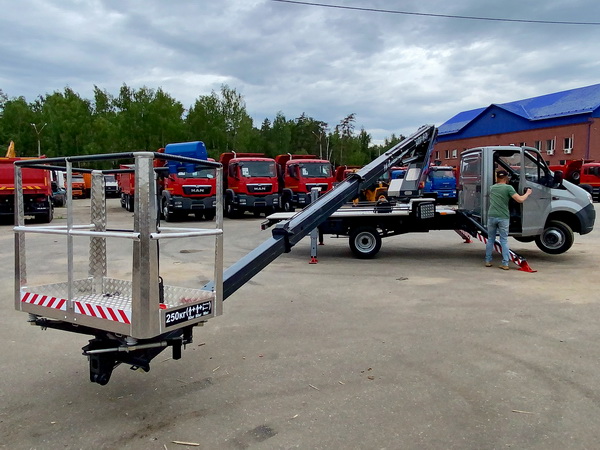

Фото: Алюминиевая люлька ВИПО-17-01 на шасси ГАЗель NEXT
Полимерные
Самые лёгкие люльки делают из электробезопасного пластика или стеклопластика. Чаще всего их можно встретить на подъёмниках малой высоты на базе фургонов.

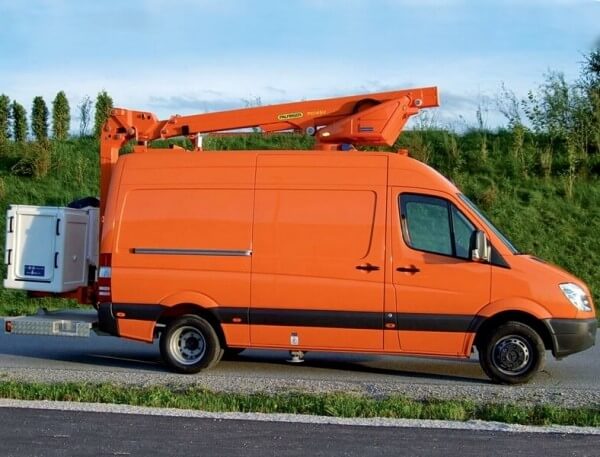

Фото: Пластиковая люлька автовышки Palfinger PD145V на базе Mercedes-Benz Sprinter
По грузоподъёмности
В каталоге автовышек РТК «Спецтехника» встречаются люльки с г/п 200, 250, 300, 350 и 400 кг. Иногда этот параметр зависит от высоты.
● Грузоподъёмность 200-250 кг характерна для машин с высотой подъёма от 7 до 18 метров.
● На самом популярном — среднем — диапазоне высот от 18 до 28 метров используют люльки с г/п 300 кг.
● Высотные автовышки со стрелой от 28 метров и выше оборудованы ограждёнными площадками, на которые можно взять 350−400 кг.
Встречаются специализированные вышки с небольшой высотой, но с повышенной грузоподъёмностью.
Электробезопасность люльки автовышки
Буква «Э» в названии автовышки обозначает, что между люлькой и стрелой есть диэлектрик. Он не пропускает ток в случае замыкания, удара молнии, падения проводов под напряжением. Электробезопасность люльки — обязательное требование при производстве электромонтажных работ на высоте.

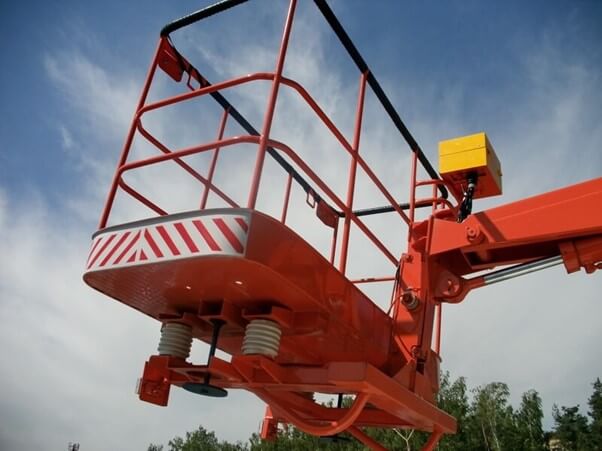

Фото: Люлька автовышки ВС 18Т-01 в электробезопасном исполнении
Управление люлькой автовышки
У некоторых моделей полноценный пульт управления подъёмником может находиться прямо в люльке. Это очень удобно — оператор АГП может помогать или самостоятельно выполнять работы.
В других случаях пульт в люльке неполноценный — он управляет только поворотом рабочей площадки.
Самые устаревшие модели управляются полностью с места оператора, которое находится на платформе шасси.
Самые современные автовышки подключены к дистанционному беспроводному пульту — оператор может взять его в люльку или управлять с удобного места.

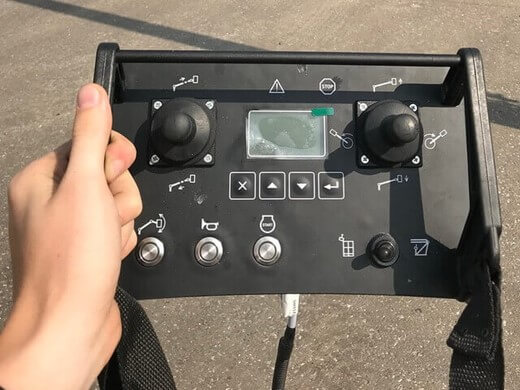

Фото: Пульт ДУ для автовышки ВИПО-36-01
Дополнительное оборудование
Люлька может быть дополнительно оборудована устройствами, которые упрощают работу, делают её более безопасной. Например, переговорное устройство или осветительный прожектор. Встречаются и более сложные усовершенствования вроде автоматического балансировочного устройства на базе гироскопа, которое поддерживает постоянное горизонтальное положение платформы.
